Caisse à pièces

[Renorr]

Salut,
Je profite de cette rubrique pour partager avec vous le "développement" de quelque piécettes en impression 3D.
Pour commencer un bouchon de fourche (-1g)

[Renorr]

[Renorr]

Et depuis quelques jours je suis sur une plateforme allégé sur une base de Crankbrothers Candy.
Je vais surement regarder si je peux en faire une qui s'adapte sur les Eggbeater.

[Renorr]

[RobinRLS]

Au top ces petites pièces ! Tu utilises quel matériau pour la cage des Crank ? C'est particulièrement exposé quand même, tu ne crains pas pour la solidité ?

[ocus]

Je dirais surtout l'usure avec l'appui des chaussures.

[Renorr]

Au top ces petites pièces ! Tu utilises quel matériau pour la cage des Crank ? C'est particulièrement exposé quand même, tu ne crains pas pour la solidité ?

Pour l'instant du PLA pour les protoypes, ensuite ca sera en nylon / carbone
Elle sera peut etre un peu plus légère, et avec les vis titanes je devrais gratter encore une dizaine de grammes sur la pair de pédales
Pour la solidité et durabilité je vais devoir tester mais en PLA ca a l'air déja assez solide, les contraintes sont surtout sur l'axe, la plateforme joue plus un rôle stabilisant.
Mais la pièce va surement s'user assez vite

[smarties]

Ah très bien ça, j'adore!

Je peux déjà te dire que dès que tu as testé et validé les plate-formes de candy, je t'en prends un jeu (suite à mon échec de modif de candy en egg qui fait que j'ai toutes les pièces des egg 11Ti SAUF les plate-formes )

Les bouchons de fourches, ça fait pas joli car c'est de la stéréo grossière, mais c'est fonctionnel est léger...

[splitwee]

C'est évident que la cage de pédale explosera au 1er caillou rencontré.

Je ne vois pas trop l’intérêt de remplacer des pièces alu par des pièces fragiles, moches et relativement coûteuses à fabriquer, sans parler du temps passé, pour ne pratiquement pas gagner de poids...

Par contre, il y a surement de l'innovation à faire pour concevoir des pièces/accessoires qui n'existeraient pas encore, comme par exemple ce qu'avait fait Skean à l'époque, et profiter de cette technologie pour faire des protos/petites séries...

[Renorr]

Ah très bien ça, j'adore!

Je peux déjà te dire que dès que tu as testé et validé les plate-formes de candy, je t'en prends un jeu (suite à mon échec de modif de candy en egg qui fait que j'ai toutes les pièces des egg 11Ti SAUF les plate-formes )

Les bouchons de fourches, ça fait pas joli car c'est de la stéréo grossière, mais c'est fonctionnel est léger...

Je te tiendrais au courant pour les egg, les bouchons ca rend pas mal en vrai car c'est beaucoup plus lisse que ca ne semble sur la photo.
Meme si ca garde un coté artisanal

[Renorr]

C'est évident que la cage de pédale explosera au 1er caillou rencontré.

Je ne vois pas trop l’intérêt de remplacer des pièces alu par des pièces fragiles, moches et relativement coûteuses à fabriquer, sans parler du temps passé, pour ne pratiquement pas gagner de poids...

Par contre, il y a surement de l'innovation à faire pour concevoir des pièces/accessoires qui n'existeraient pas encore, comme par exemple ce qu'avait fait Skean à l'époque, et profiter de cette technologie pour faire des protos/petites séries...

Il commence a y avoir des fibres nylon / carbone aussi résistante que l'alu mais bien plus légères.
Le seul souci pour l'instant est de les imprimer sans une machine a 25000euros.
On verra ce que çà donne mais je crains plus l'usure que la casse !

[Renorr]

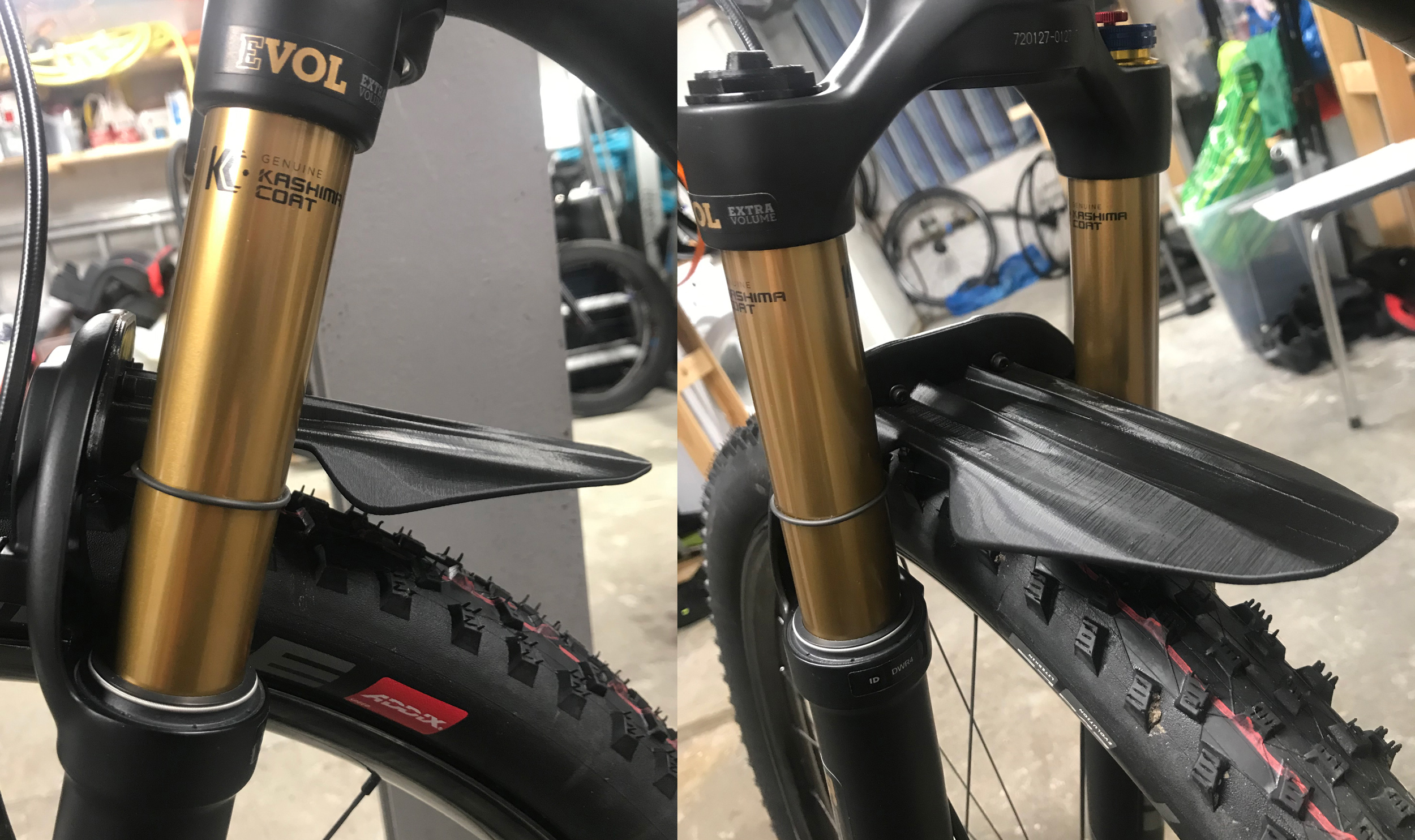

En cours, garde boue pour Fox 32.
C'est une première version, je vais le modifier un peu et l’affiner car a 45g il ne va pas passer la charte

[RobinRLS]

En cours, garde boue pour Fox 32.
C'est une première version, je vais le modifier un peu et l’affiner car a 45g il ne va pas passer la charte


Joli ! Comment est-il fixé ? Il me semble voir 2 vis mais je ne comprends pas sur quel support elles sont vissées

[Renorr]

Il se vis directement sur la fourche sur les deux trous filetés.
La pièce se retourne a 90°, on voit bien l'épaulement sur la photo de gauche, j'ai été un peu trop généreux sur l'épaisseur..

[machfive]

j'ai été un peu trop généreux sur l'épaisseur..

Sympa,déjà un beau jet pour un essai.
En mode arrondi pour suivre un peu la courbe du pneu n'est pas possible ?

[RobinRLS]

Ah oui je n'avais jamais fait attention sur ma fourche aux deux filetages pour y visser un garde-boue !

[klarf]

j'ai été un peu trop généreux sur l'épaisseur..

Sympa,déjà un beau jet pour un essai.
En mode arrondi pour suivre un peu la courbe du pneu n'est pas possible ?

Tout est possible, mais il ne faut pas oublier les contraintes de ce mode de fabrication.
Si tu veux faire quelques choses avec une fourme courbée, il va falloir imprimer sur un axe Z et donc augmenter le temps d'impression (enfin je suppose ?)
J'aime bien l'idée en tout cas.

[Renorr]

j'ai été un peu trop généreux sur l'épaisseur..

Sympa,déjà un beau jet pour un essai.
En mode arrondi pour suivre un peu la courbe du pneu n'est pas possible ?

Arrondi dans quel sens ? Dans la longueur ou la largeur ?
Il est déja arrondi mais dans la largeur.
Ci joint la v2, 19g mais il n’aime pas la flexion je vais regarder quel type de filament je peux utiliser pour avoir de la souplesse.

[Renorr]

j'ai été un peu trop généreux sur l'épaisseur..

Sympa,déjà un beau jet pour un essai.
En mode arrondi pour suivre un peu la courbe du pneu n'est pas possible ?

Tout est possible, mais il ne faut pas oublier les contraintes de ce mode de fabrication.
Si tu veux faire quelques choses avec une fourme courbée, il va falloir imprimer sur un axe Z et donc augmenter le temps d'impression (enfin je suppose ?)
J'aime bien l'idée en tout cas.

Je l’imprime deja en Z car il est courbé, mais structurellement ca serait mieux en X ou en Y car ca permettrait d’avoir plus de tolérance à la flexion..

[machfive]

Arrondi dans quel sens ? Dans la longueur ou la largeur ?

Dans la longueur.
Pas forcément suivre l'arrondi du pneu,mais s'en approcher.

[Renorr]

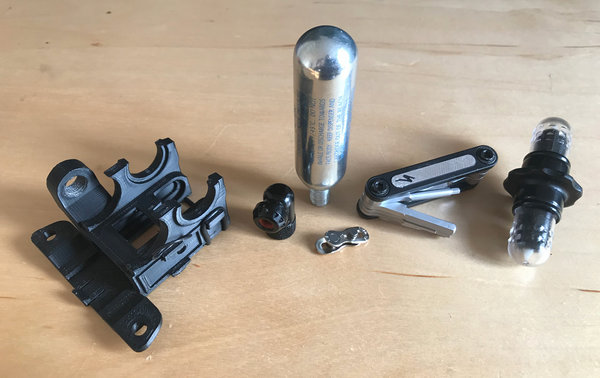

En bon maniaque du rangement..
Holster Toolbox version route 27g (sans vis)

[Renorr]

167g Avec les accessoires

[Renorr]

[miniping]

Superbe réalisation !
Tu profites du système SWAT sur la selle ?

[Renorr]

Ouais exactement !
Ca monte sur toutes les selles spé (Testé sur romin / power / power arc / phenom)
Il n'y a que la toupé sworks / phenom sworks a ma connaissance qui n'ont pas les attaches
-Cartouche co2 16g
-Percuteur mini tool Specialized
-Attache rapide
-Multitool road Specialized
-Kit meches 2x Darts NoTubes
